12MM/S QBH Máquina de soldadura por láser portátil Soldadora de fibra de hoja galvanizada
Máquina de soldadura por láser portátil de 12 mm/s
,Máquina de soldadura por láser portátil de chapa galvanizada
,Saldadora láser de fibra portátil QBH
Máquina de soldadura láser de mano para chapa galvanizada Sistema de control láser La pantalla táctil de 8 pulgadas puede ajustar el modo de control láser y la potencia del láser en tiempo real, lo cual es conveniente y práctico Conexión de robot IO compatible con el sistema de control Realizar una ...
Máquina de soldadura láser de mano para chapa galvanizada
Sistema de control láser
La pantalla táctil de 8 pulgadas puede ajustar el modo de control láser y la potencia del láser en tiempo real, lo cual es conveniente y práctico
Conexión de robot IO compatible con el sistema de control
Realizar una conexión perfecta con el sistema de soldadura automática de robots

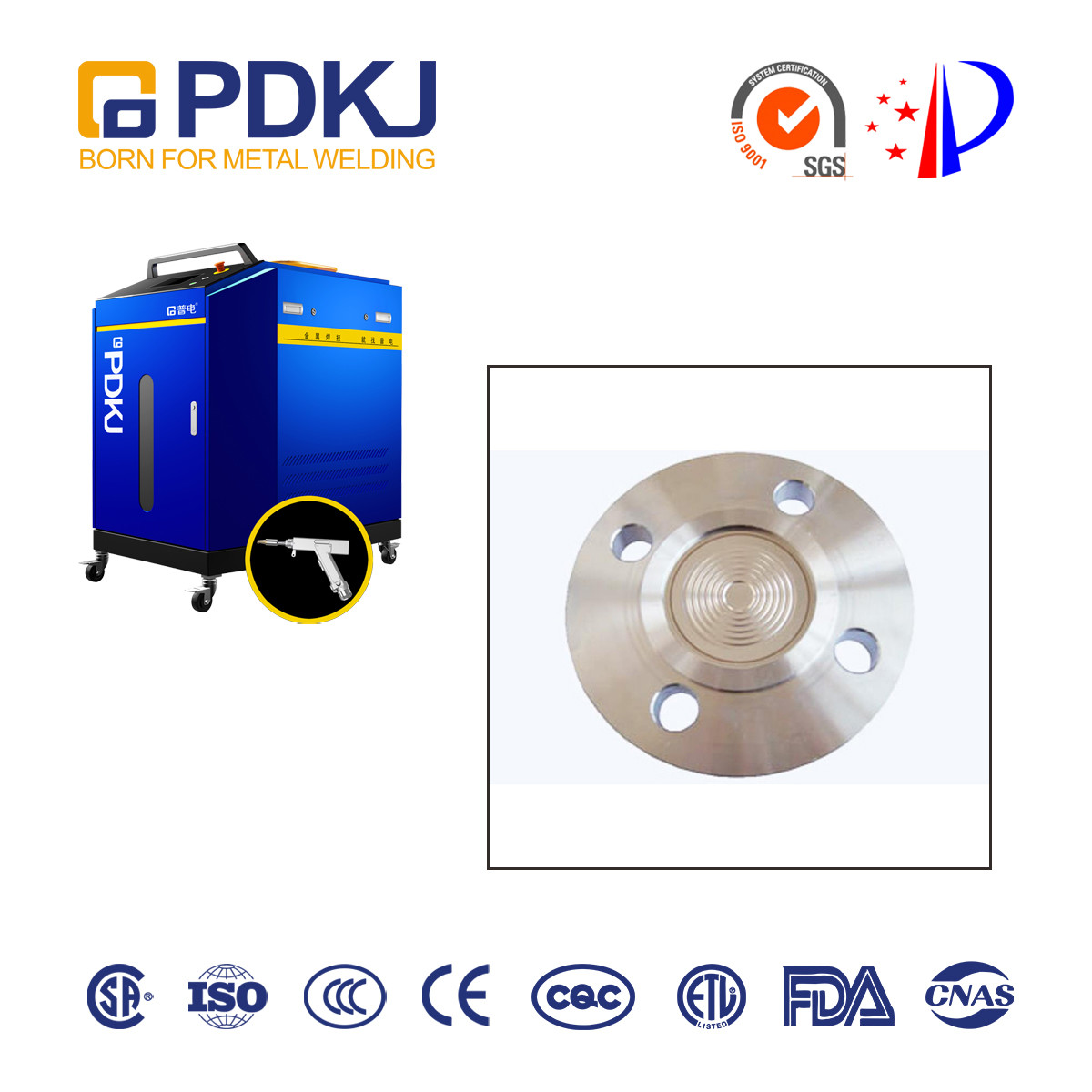

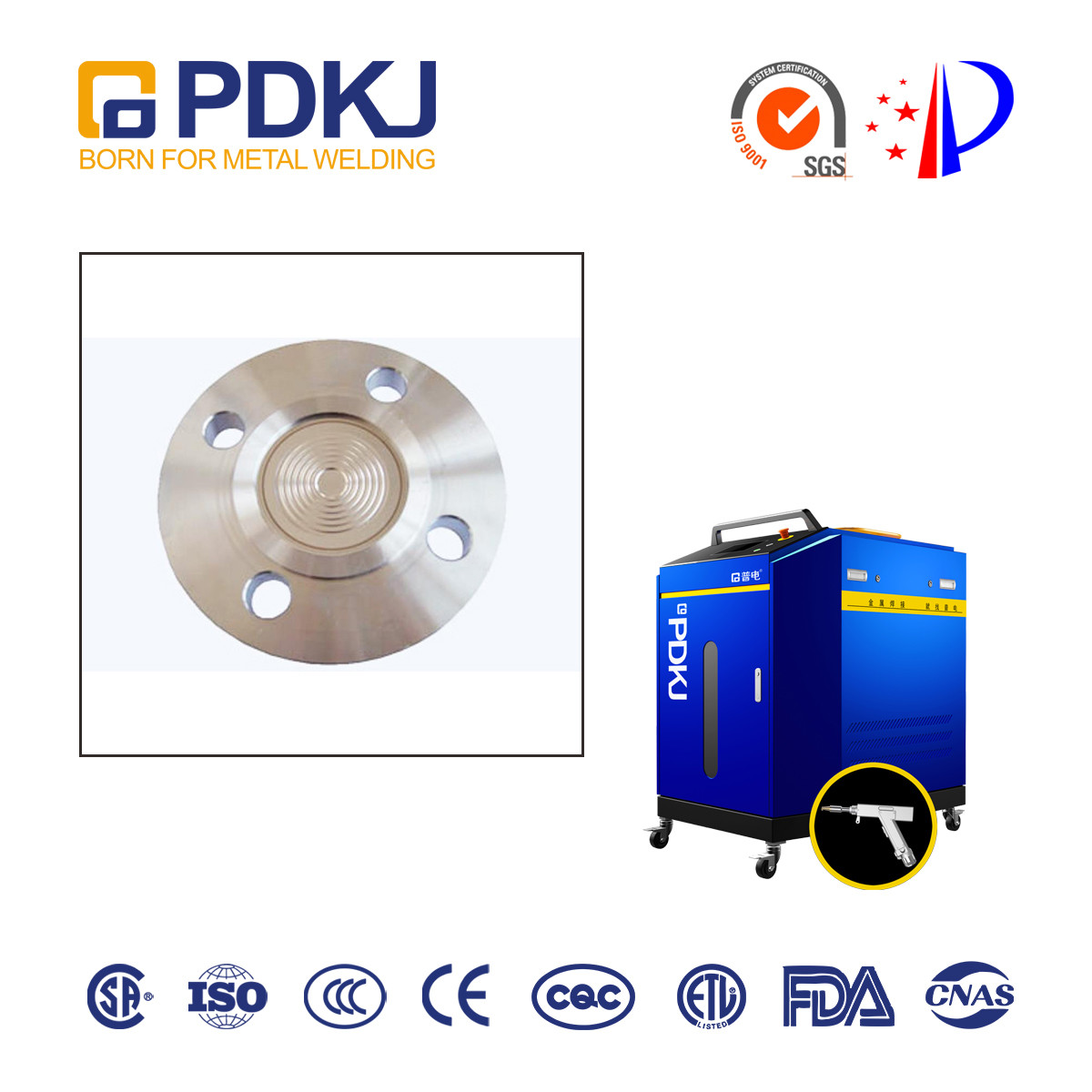

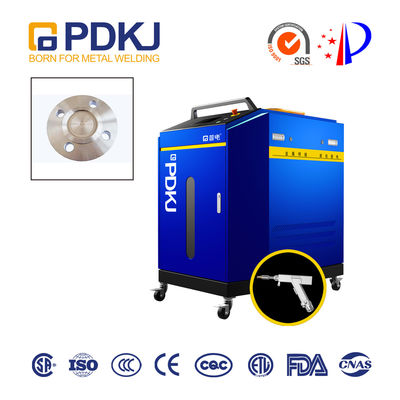

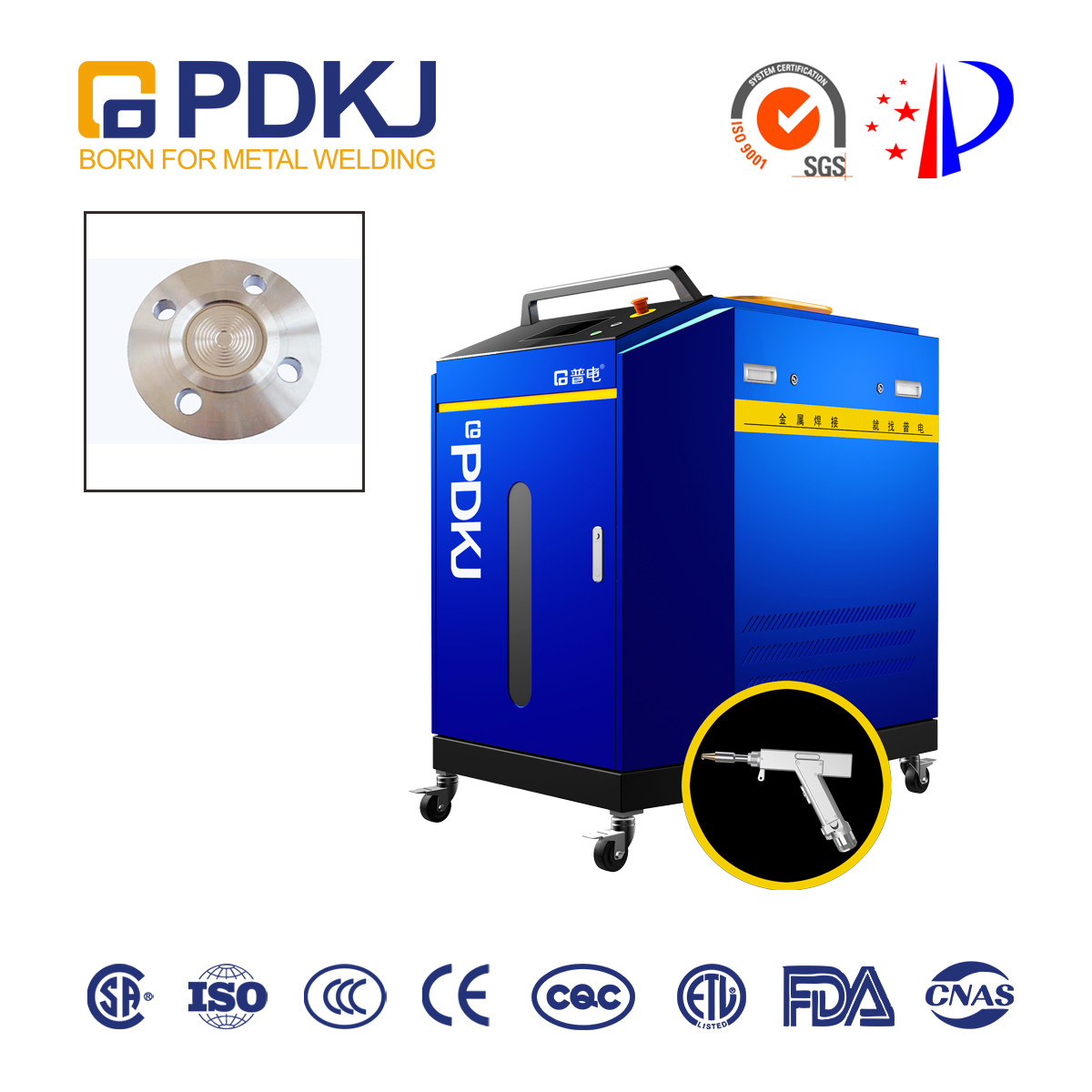

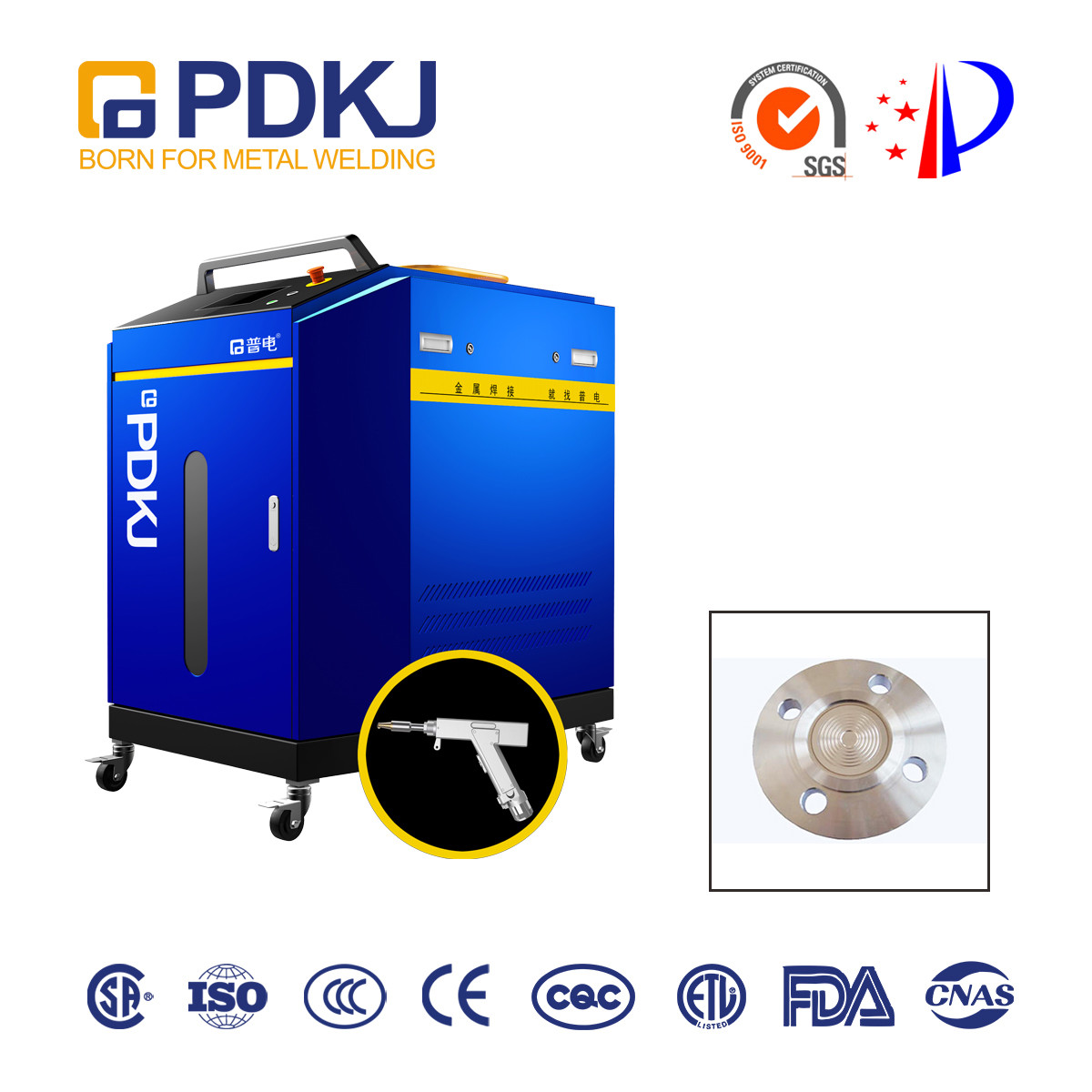

Máquina de soldadura láser de mano
La máquina de soldadura láser continua de mano tiene un diseño estructural integrado, adopta la última generación de generador láser e integra alimentación automática de alambre con doble tracción. El sistema está equipado con una junta de soldadura de doble oscilación desarrollada independientemente por nuestra empresa. Soldadura flexible y conveniente, buena calidad del haz y menor deformación del cuerpo de soldadura. La soldadura es suave y hermosa con alta fiabilidad. La soldadura colgante sin contacto de transmisión flexible se aplica a las piezas de difícil acceso para la pistola de soldadura de arco de argón ordinaria. Es adecuada para soldadura por puntos y soldadura completa de esquinas y juntas internas y externas complejas e irregulares de diversas piezas de estructura de marco metálico y piezas de chapa. El modelo de utilidad tiene las ventajas de una operación simple, una soldadura hermosa y una alta velocidad de soldadura. Aplicable a placas de aleación de aluminio, placas de acero inoxidable, placas de hierro y placas de acero galvanizado. La soldadura de placas y otros materiales metálicos puede reemplazar perfectamente los procesos tradicionales de soldadura de arco de argón, soldadura por arco eléctrico y otros.
01. La velocidad de soldadura es 2-3 veces más rápida que la velocidad de soldadura tradicional. Puede ahorrar al menos dos soldadores al año
02. La soldadura láser tiene las ventajas de bajo consumo de material y larga vida útil
03. La costura de soldadura es suave y hermosa, lo que reduce el proceso de rectificado posterior y ahorra tiempo y costos
04. Sin deformación, sin marcas de soldadura, soldadura firme
05. El cabezal de soldadura oscilante autodesarrollado compensa la desventaja del pequeño punto láser, amplía el rango de tolerancia y el ancho de soldadura de la pieza de trabajo, y logra un buen efecto de formación de soldadura.
Material de soldadura: chapa galvanizada
Espesor del material: < 3mm
Nombre del producto relacionado: piezas electrónicas
Industria: Industria de fabricación de aparatos electrónicos y eléctricos
Recomendación de proceso: soldadura láser


Especificaciones:
| Proyecto | Parámetro |
| Nombre del equipo | Máquina de soldadura continua de mano |
| Longitud del cable de fibra | Configuración estándar 10m (longitud personalizada hasta 15m) |
| Modelo de control | Nivel TTL/ GUI |
| Sistema de refrigeración | Refrigeración por agua/Todo en uno a temperatura constante |
| Rango de temperatura del entorno de trabajo | 15-35°C |
| Espesor de soldadura recomendado | 0.1-5mm |
| Consumibles | Lentes de protección |
Comparación:
| Proyecto | Soldadura por arco de argón convencional | Soldadura láser | Soldadura por fibra óptica manual PDKJ |
| Entrada de calor a la pieza de trabajo | muy alta | baja | baja |
| Deformación y socavado de la pieza de trabajo | Grande | pequeña | pequeña |
| Fuerza de unión con el metal base | General | OK | muy buena |
| Procesamiento posterior | rectificado | se necesita poco o ningún rectificado | se necesita poco o ningún rectificado |
| Velocidad de soldadura | General | más de 2 veces la soldadura por arco de argón | más de 2 veces la soldadura por arco de argón |
| Materiales aplicables | acero inoxidable / acero al carbono / chapa galvanizada / aleación de aluminio / cobre | acero inoxidable / acero al carbono / chapa galvanizada / aleación de aluminio / cobre | acero inoxidable / acero al carbono / chapa galvanizada / aleación de aluminio / cobre |
| Consumibles | múltiples | menos | menos |
| Seguridad del operador | inseguro | Seguridad | Seguridad |
| Impacto ambiental | no respetuoso con el medio ambiente | protección del medio ambiente | protección del medio ambiente |
| Tolerancia a fallos de soldadura | OK | General | OK |
| Sujetar manos y cabeza | no | no | Sí |
| Calidad de soldadura | pobre | General | muy buena |
Recomendación de aplicación:
| Nombre del parámetro | 1000W |
| Potencia de entrada | 220V |
| Alimentación automática de alambre | Sí |
| Fuerza de unión con el metal base | General |
| Modelo de pistola de soldadura | Opcional A/B/C |
| Longitud de onda del láser | 1064nm |
| Potencia total | 2000W |
| Puntería y posicionamiento | infrarrojo |
| Interfaz de soldadura automática de robot | Sí |
| Capacidad de soldadura / aluminio | 0.2-2MM |
| Capacidad de soldadura / acero al carbono | 0.2-3MM |
| Capacidad de soldadura / chapa galvanizada | 0.2-2.5MM |
| Velocidad de soldadura | 0-12MM/S |
| Peso | 260KG |
| Dimensión total | 1000*720*1300MM |
Aplicación:
Ventaja: Fácil de usar, costura soldada hermosa, alta velocidad de soldadura
Adecuado para soldar placas de acero inoxidable, placas de aleación de aluminio, acero al carbono, placas galvanizadas y otros materiales metálicos; Ampliamente utilizado en gabinetes, cocinas, escaleras, ascensores, estanterías, hornos, barandillas de puertas y ventanas de acero inoxidable, cajas de distribución, hogar de acero inoxidable y otras industrias

| Número de serie | nombre | Especificaciones | cantidad | Compañía | observaciones |
| 1 | Host de soldadura láser | Integrado | uno | conjunto | Configuración estándar |
| 2 | Láser de fibra CW | 1000W | uno | plataforma | Configuración estándar |
| 3 | Máquina de agua de refrigeración | temperatura constante | uno | plataforma | Configuración estándar |
| 4 | Sistema de control láser | Pantalla táctil | uno | conjunto | Configuración estándar |
| 5 | Pistola de soldadura manual multifuncional de doble péndulo | Tipo T | uno | individual | Configuración estándar |
| 6 | Alimentador de alambre multifuncional de doble tracción | 0.8-1.6mm | uno | plataforma | Configuración estándar |
| 7 | Alambre de soldadura de acero inoxidable | 1mm | uno | disco | Configuración estándar |
| 8 | Conexión de robot IO compatible con el sistema de control | PDKJ-PW353 | uno | disco | Configuración estándar |
